Series: MGP系列带导杆气缸

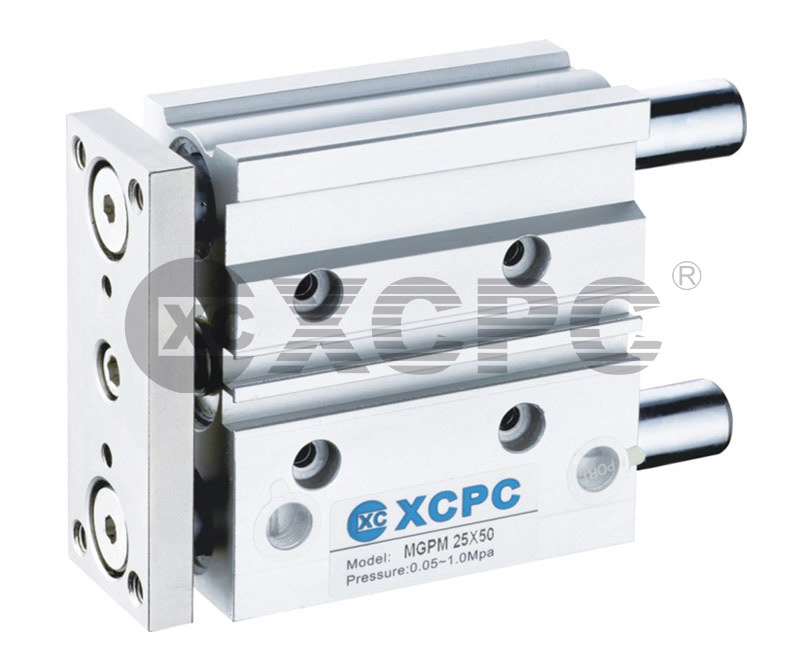

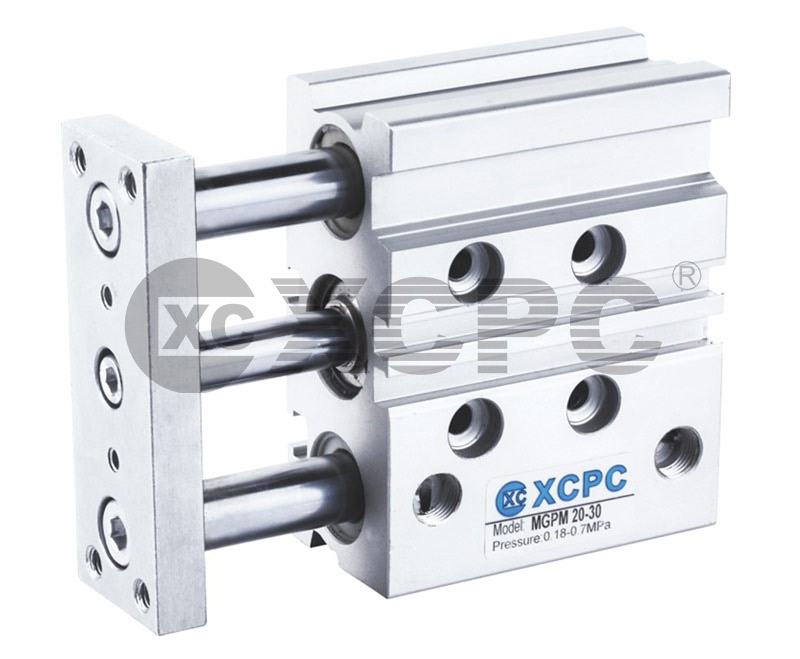

MGP系列带导杆气缸

Feature

工作介质	空气
动作型式	复动型
保证耐压力	1.5Mpa(15.3kgf/cm2)
最高使用压力	1.0Mpa(10.2kgf/cm2)
最低工作压力	0.12Mpa(1.2kgf/cm2)
环境和流体温度	-10~+60℃

发送留言

订购码

规格介绍

内径(mm)		12	16	20	25	32	40	50	63	80	100
工作介质		空气
动作型式		复动型
保证耐压力		1.5Mpa(15.3kgf/cm2)
最高使用压力		1.0Mpa(10.2kgf/cm2)
最低工作压力		0.12Mpa(1.2kgf/cm2)
环境和流体温度		-10~+60℃
活塞速度		50~500mm/s								50~400mm/s
缓冲		橡胶缓冲
行准公程		+1.5 0 mm
轴承		滑动轴承/滚珠导向轴承
活塞杆不转动精度	滑动轴承	±0.08°		±0.07°		±0.06°		±0.05°		±0.04°
	滚珠导向轴承	±0.10°		±0.09°		±0.08°		±0.06		±0.05°
接管口径		M5×0.8		G1/8"				G1/4"		G3/8"

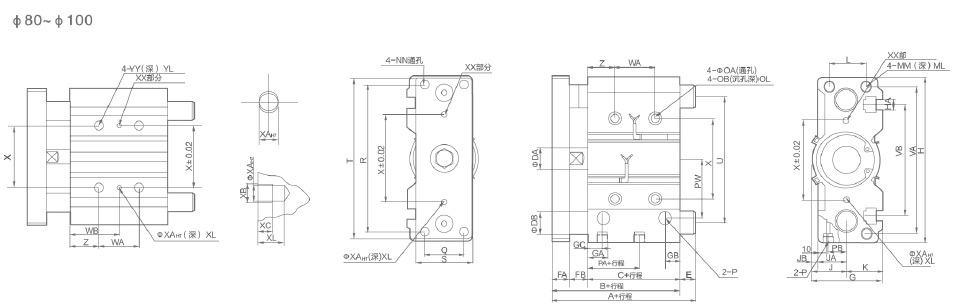

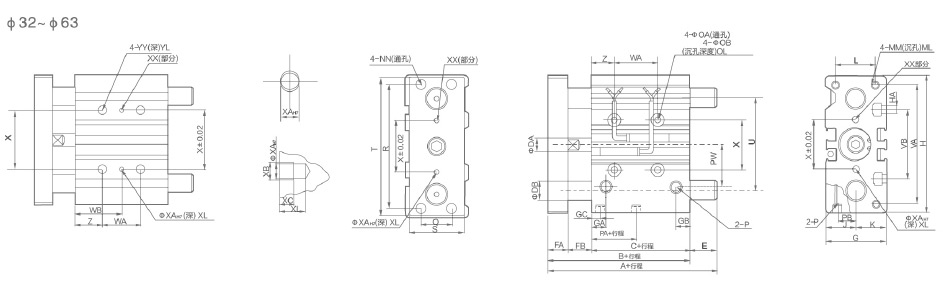

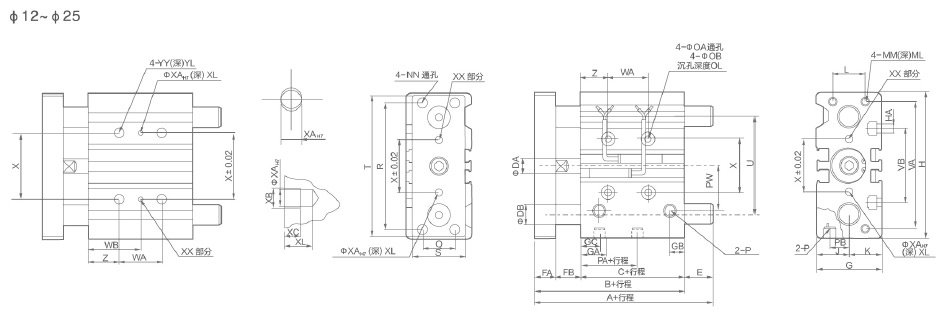

外形尺寸

缸径	标准行程 (mm)	B	C	DA	FA	FB	G	GA	GB	H	HA	J	K	L	MM	ML	NN	OA
12	10 20 30 40 50 75 100	42	29	6	8	5	26	11	7.5	58	M4	13	13	18	M4×0.7	10	M4×0.7	4.3
16	10 20 30 40 50 75 100	46	33	8	8	5	30	11	8	64	M4	15	15	22	M5×0.8	12	M5×0.8	4.3
20	20 30 40 50 75 100 125 150 175 200	53	37	10	10	6	36	10.5	8.5	83	M5	18	18	24	M5×0.8	13	M5×0.8	5.6
25	20 30 40 50 75 100 125 150 175 200	53.5	37.5	12	10	6	42	11.5	9	93	M5	21	21	30	M6×1.0	15	M6×1.0	5.6

缸径	标准行程 (mm)	OB	OL	P	PA	PB	PW	Q	R	S	T	U	VA	VB	X	XA	XB	XC	YL	Z
12	10 20 30 40 50 75 100	8	4.5	M5×0.8	13	8	18	14	48	22	56	41	50	37	23	3	3.5	3	10	5
16	10 20 30 40 50 75 100	8	4.5	M5×0.8	15	10	19	16	54	25	62	46	56	38	24	3	3.5	3	10	5
20	20 30 40 50 75 100 125 150 175 200	9.5	5.5	RC1/8	12.5	10.5	25	18	70	30	81	54	72	44	28	3	3.5	3	12	17
25	20 30 40 50 75 100 125 150 175 200	9.5	5.5	RC1/8	12.5	13.5	28.5	26	78	38	91	64	82	50	34	4	4.5	3	12	17

缸径	标准行程 (mm)	WA			WB			XL	YY
缸径	标准行程 (mm)	30 st or less	Over 40 st to 100 st	125 st or less	30 st or less	Over 40 st to 100 st	125 st or less	XL	YY
12	10 20 30 40 50 75 100	20	40	-	15	25	-	6	M5×0.8
16	10 20 30 40 50 75 100	24	44	-	17	27	-	6	M5×0.8
20	20 30 40 50 75 100 125 150 175 200	24	44	120	29	39	77	6	M6×1.0
25	20 30 40 50 75 100 125 150 175 200	24	44	120	29	39	77	6	M6×1.0

MGPG Slide bearing

MGPL Ball bushing bearing

缸径	A			DB	E
缸径	50st≥	50st＜100st≥	100st＜	DB	50st≥	50st＜100st≥	100st＜
12	42	60.5	85	8	0	18.5	43
16	46	64.5	95	10	0	18.5	49

A			DB	E
30st≥	30st＜100st≥	100st＜	DB	30st≥	30st＜100st≥	100st＜
43	55	85	6	1	13	43
49	65	95	8	3	19	49

MGPM Slide bearing

MGPL Ball bushing bearing

缸径	A			DB	E
缸径	50st≥	50st＜200st≥	200st＜	DB	50st≥	50st＜200st≥	200st＜
20	53	84.5	122	16	0	31.5	69
25	53.5	85	122	20	0	31.5	68.5

A				DB	E
30st≥	30st＜100st≥	100st＜200st≥	200st＜	DB	30st≥	30st＜100st≥	100st＜200st≥	200st＜
63	80	104	122	10	16	27	51	69
69.5	80.5	104.5	122	13	16	32	51	68.5

缸径	标准行程 (mm)	B	C	DA	FA	FB	G	GA	GB	GC	H	HA	J	K	L	MM	ML	NN	OA	OB	OL	P	PA	PB	PW	Q
32	25,50, 70, 100,125, 150,175, 200	59.5	37.5	16	12	10	48	12.5	9	12.5	112	M6	24	24	34	M8×1.25	20	M8×1.25	6.6	11	7.5	RC1/8	7	15	34	30
40		66	44	16	12	10	54	14	10	14	120	M6	27	27	40	M8×1.25	20	M8×1.25	6.6	11	7.5	RC1/8	13	18	38	30
50		72	44	20	16	12	64	14	11	12	148	M8	32	32	46	M10×1.5	22	M10×1.5	8.6	14	9	RC1/4	9	21.5	47	40
63		77	49	20	16	12	78	16.5	13.5	16.5	162	M10	39	39	58	M10×1.5	22	M10×1.5	8.6	14	9	RC1/4	14	28	55	50

R	S	T	U	VA	VB	X	XA	XB	XC	XL	Z
96	44	110	78	98	63	42	4	4.5	3	6	21
104	44	118	85	106	72	50	4	4.5	3	6	22
130	60	146	110	130	92	66	5	6	4	8	24
130	70	158	124	142	110	80	5	6	4	8	24

MGPM Slide bearing

缸径	A			DB	E
缸径	50st≥	50st＜200st≥	200st＜	DB	50st≥	50st＜200st≥	200st＜
32	97	102	140	20	37.5	42.5	80.5
40	97	102	140	20	31	36	74
50	106.5	118	161	25	34.5	46	89
63	106.5	118	161	25	29.5	41	84

MGPL Ball bushing bearing

缸径	A				DB	E
缸径	50st≥	50st＜100st≥	100st＜200st≥	200st＜	DB	50st≥	50st＜100st≥	100st＜200st≥	200st＜
32	81	98	118	140	16	21.5	38.5	58.5	80
40	81	98	118	140	16	15	32	52	74
50	93	114	134	161	20	21	42	62	89
63	93	114	134	161	20	16	37	57	84

缸径	标准行程 (mm)	B	C	DA	FA	FB	G	GA	GB	GC	H	HA	J	LA	LB	K	L	MM	ML	NN	OA	OB	OL	P	PA	PB
80	25,50,70, 100, 125,150,175,200	95.5	56.5	25	22	18	91.5	19	15.5	14.5	202	M12	45.5	38	7.5	46	54	M12×1.75	30	M12×1.75	10.6	17.5	8	RC3/8	14.5	25.5
100	25,50,70, 100, 125,150,175,200	116	66	30	25	111.5	23	23	19	18	240	M14	55.5	45	10.5	56	62	M14×2.0	32	M14×2.0	12.5	20	8	RC3/8	17.5	32.5

缸径	标准行程 (mm)	PW	Q	R	S	T	U	VA	VB	WA			WB			X	XA	XB	XC	XL	YY	YL	Z
缸径	标准行程 (mm)	PW	Q	R	S	T	U	VA	VB	25st	50,75,100st	100st or above	25st	50,75,100st	100st or above	X	XA	XB	XC	XL	YY	YL	Z
80	25,50,70, 100, 125,150,175,200	74	52	174	75	198	156	180	140	28	52	128	42	54	92	100	6	7	5	10	M12×1.75	24	28
100	25,50,70, 100, 125,150,175,200	89	64	210	90	236	188	210	166	48	72	148	35	47	85	124	6	7	5	10	M14×2.0	28	11

缸径	A			DB	E
缸径	50st≥	50st＜200st≥	200st＜	DB	50st≥	50st＜200st≥	200st＜
80	115	142	193	30	18.5	45.5	96.5
100	137	162	203	36	21	46	87

缸径	A				DB	E
缸径	50st≥	25st＜50st≥	50st＜200st≥	200st＜	DB	50st≥	25st＜50st≥	50st＜200st≥	200st＜
80	109.5	130	160	193	25	13	33.5	63.5	96.5
100	121	147	180	203	30	5	31	64	87

子属类别

SC/SU系列标准气缸

SI系列标准气缸(ISO6431)

DNG系列标准气缸(ISO15552)

DNC系列标准气缸 (ISO6431)
