Series: CU系列自由安装气缸

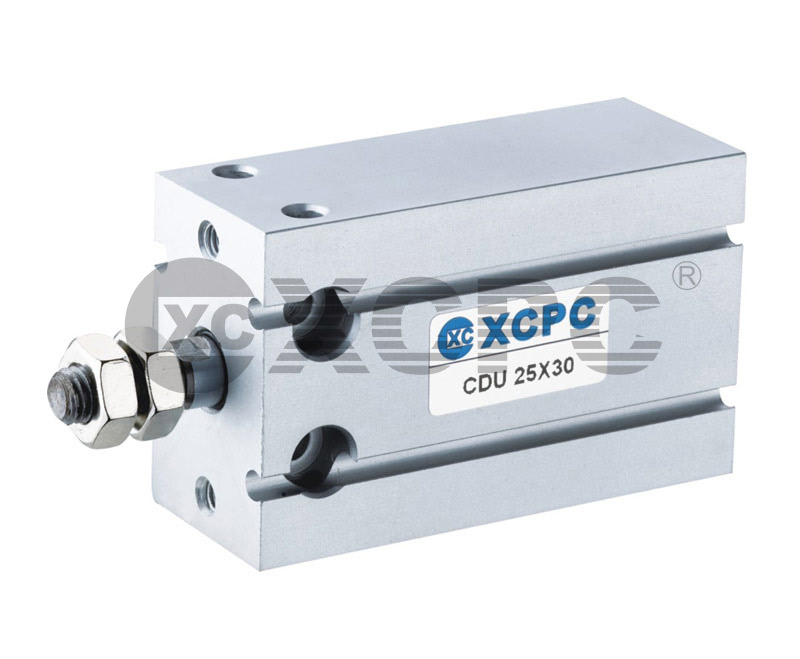

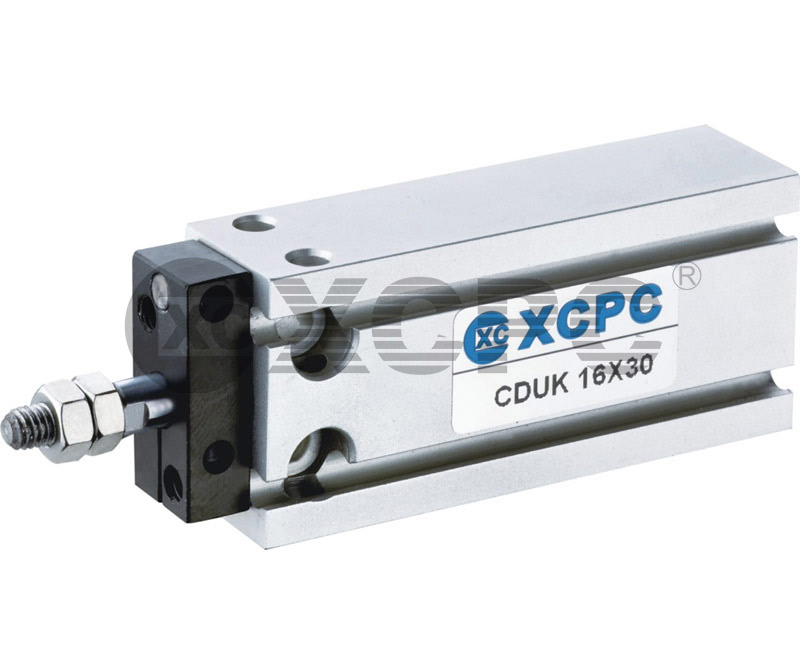

CU系列自由安装气缸

Feature

工作介质

空气

动作型式

双动/单动:弹簧压回/弹簧压出

保证耐压力

1.0Mpa(10.5kgf/cm2)

最高使用压力

0.7Mpa(7.1kgf/cm2)

环境和流体温度

5~+60℃

缓冲

两端橡胶缓冲

发送留言

订购码

规格介绍

内径(mm)

6

10

16

20

25

32

工作介质

空气

动作型式

双动/单动:弹簧压回/弹簧压出

保证耐压力

1.0Mpa(10.5kgf/cm2)

最高使用压力

0.7Mpa(7.1kgf/cm2)

最小使用压力 单动 0.2MPa 0.15MPa 0.13MPa
双动 0.12MPa 0.06MPa 0.05MPa

环境和流体温度

不带自动开关:-10~70C (不冷冻)

带自动开关:-10~60C (不冷冻)

润滑 不需要
活塞速度 50-500mm/s
杆端螺纹 外螺纹
螺纹公差 Class 2

缓冲

橡胶缓冲

行程公差(mm)

+1.0
0

活塞杆不转动精度

±0.8°

±0.5°

接管口径

M5×0.8

G1/8"

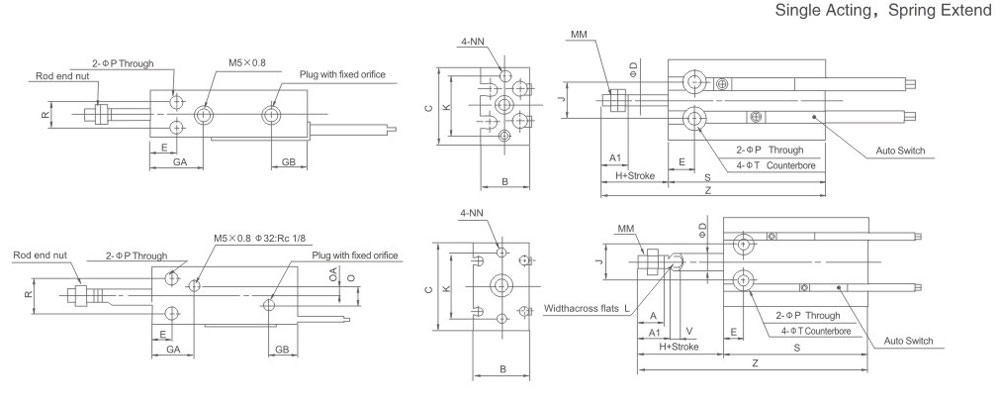

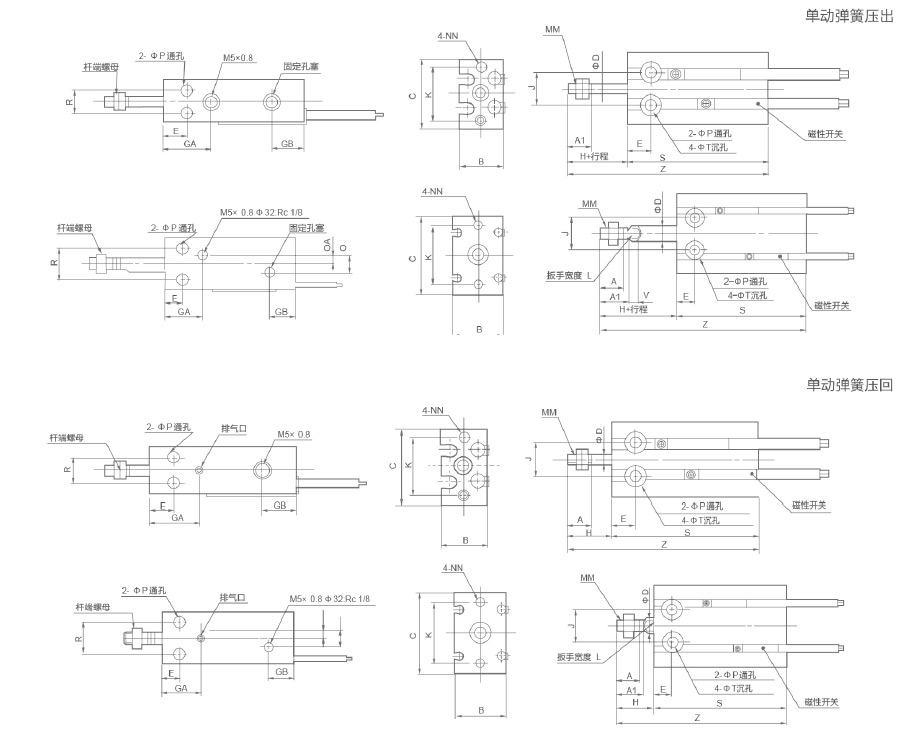

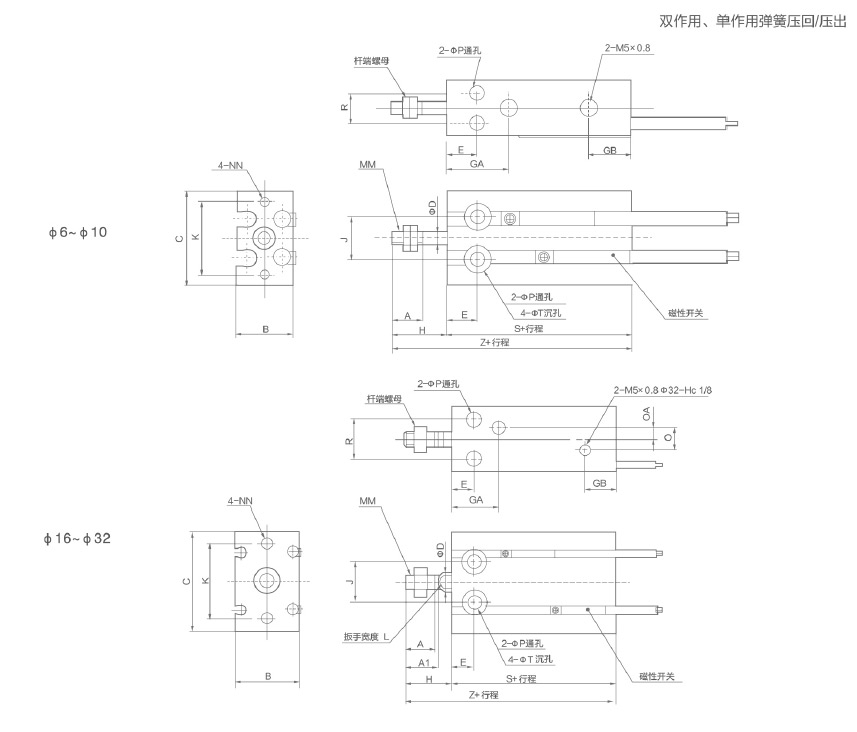

外形尺寸

缸径/符号(mm)

A

A1

B

C

D

E

GA

GB

H

K

J

L

MM

6

7

-

13

22

3

7

15

10

13

17

10

-

M3×0.5

10

10

-

15

24

4

7

16.5

10

16

18

11

-

M4×0.7

16

11

12.5

20

32

6

7

16.5Note)

11.5

16

25

14

5

M5×0.8

20

12

14

26

40

8

9

19

12.5

19

30

16

6

M6×1.0

25

15.5

18

32

50

10

10

21.5

13

23

38

20

8

M8×1.25

32

19.5

22

40

62

12

11

23

12.5

27

48

24

10

M10×1.25

缸径/符号(mm)

NN

P

Q

QA

R

T

不带磁性开关

带磁性开关

S

Z

S

Z

6

M3×0.5深5

3.2

-

-

7

6 深 4.8

33

46

33

46

10

M3×0.5深 5

3.2

-

-

9

6 深 5

36

52

36

52

16

M4×0.7深6

4.5

4

2

12

7.6 深 6.5

30

46

40

56

20

M5×0.8 深 8

5.5

9

4.5

16

9.3 深 8

36

55

46

65

25

M5×0.8 深 8

5.5

9

4.5

20

9.3 深 9

40

63

50

73

32

M6×1.0 深9

6.6

13.5

4.5

24

11 深 11.5

42

69

52

79

缸径/Bore size(mm)

A

A1

B

C

D

E

GA

GB

H

K

J

L

MM

NN

P

6

7

-

13

22

3

7

15

10

13

17

10

-

M3×0.5

M3×0.5 深 5

3.2

10

10

-

15

24

4

7

16.5

10

16

18

11

-

M4×0.7

M3×0.5 深 5

3.2

16

11

12.5

20

32

6

7

16.5

11.5

16

25

14

5

M5×0.8

M4×0.7 深 6

4.5

20

12

14

26

40

8

9

19

12.5

19

30

16

6

M6×1.0

M5×0.8 深 8

5.5

25

15.5

18

32

50

10

10

21.5

13

23

38

20

8

M8×1.25

M5×0.8 深 8

5.5

32

19.5

22

40

62

12

11

23

12.5

27

48

24

10

M10×1.25

M6×1.0 深 9

6.6


缸径/Bore size (mm)

Q

QA

R

T

V(Note)

不带磁性开关(Without Auto Switch)

带磁性开关(With Auto Switch)

S

Z

S

Z

5st

10st

15st

5st

10st

15st

5st

10st

15st

5st

10st

15st

6

-

-

7

6 深 4.8

-

38

43

48

56

66

76

38

43

48

56

66

76

10

-

-

9

6 深 5

-

41

46

56

62

72

87

41

46

56

62

72

87

16

4

2

12

7.6 深 6.5

3.5

45

50

60

66

76

91

45

50

60

66

76

91

20

9

4.5

16

9.3 深 8

5

41

46

56

65

75

90

51

56

66

75

85

100

25

9

4.5

20

9.3 深 9

5

45

50

60

73

83

98

55

60

70

83

93

108

32

13.5

4.5

24

11 深 11.5

5

47

52

62

79

89

104

57

62

72

89

99

114
