内径(mm)

6

10

15

20

25

32

工作介质

空气

动作型式

复动型

保证耐压力

1.05Mpa(10.7kgf/cm2)

最高使用压力

0.7Mpa(7.1kgf/cm2)

最低使用压力

0.15Mpa(1.5kgf/cm2)

0.1Mpa(1.0kgf/cm2)

0.05Mpa(0.51kgf/cm2)

使用温度范围℃

5~+60℃

缓冲

两端橡胶缓冲

结构

双气缸(两倍出力)

行程调较范围

缩回行程0~5mm

轴承

滑动轴承/滚珠导向轴承

活塞杆不转动精度

滑动轴承

±0.1

±0.15

±0.13

±0.11

±0.1

±0.08

滚珠导向轴承

±0.1

±0.1

±0.07

±0.06

±0.05

±0.04

接管口径

M5×0.8

G1/8"

型号

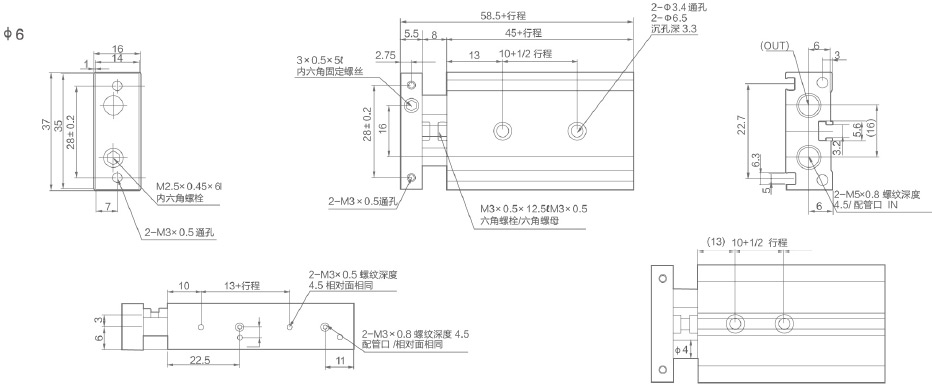

行程

10+1/2行程

13+行程

45+行程

58.5+行程

CXS□6-10

10

15

23

55

68.5

CXS□6-20

20

20

33

65

78.5

CXS□6-30

30

25

43

75

88.5

CXS□6-40

40

30

53

85

95.5

CXS□6-50

50

35

63

95

108.5

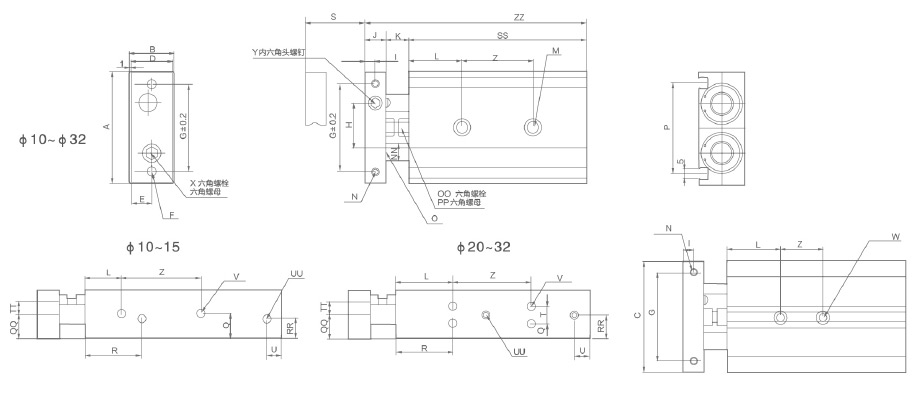

型号

A

B

C

D

E

F

G

H

I

J

K

L

M

N

NN

O

OO

P

CXS□10-10
/20/30/40/50

46

17

44

15

7.5

2-M4×0.7

35

20

4

8

9

20

2-Φ3.4通孔
2-Φ6.5
沉孔深度3.3

2-M3×0.5
螺纹深度 5

Φ6

5

M4×0.7×14.5L

33.6

CXS□15-10
/20/30/40/50

58

20

56

18

9

2-M5×0.8

45

25

5

10

9

30

2-Φ4.3通孔
2-Φ8
沉孔深度4.4

2-M4×0.7
螺纹深度 6

Φ8

6

M4×0.7×14.5L

48

CXS□20-10/20/
30/40/50/75/100

64

25

62

23

11.5

2-M5×0.8

50

28

6

12

12

30

2-Φ5.5通孔
2-Φ9.5
沉孔深度5.3

2-M4×0.7
螺纹深度 6

Φ10

8

M6×1.0×18.5L

53

CXS□25-10/20/
30/40/50/75/100

80

30

78

28

14

2-M6×1.0

60

35

6

12

12

30

2-Φ6.9通孔
2-Φ11
沉孔深度6.3

2-M5×0.8
螺纹深度 7.5

Φ12

10

M6×1.0×18.5L

64

CXS□32-10/20/
30/40/50/75/100

98

38

96

36

18

2-M6×1.0

75

44

8

16

14

30

2-Φ6.9通孔
2-Φ11
沉孔深度6.3

2-M5×0.8
螺纹深度 8

Φ16

13

M8×12.5×23L

76

型号

PP

Q

QQ

R

RR

T

TT

U

UU

V

W

X

Y

CXS□10-10
/20/30/40/50

M4×0.7

8.5

7

30

7

-

5

8

4-M5×0.8
螺纹深度 4.5

4-M3×0.5
螺纹深度 4.5

2-M4×0.7
螺纹深度 7

M3×0.5×10L

M3×0.5×5L

CXS□15-10
/20/30/40/50

M4×0.7

10

10

38.5

10

-

5

8

4-M5×0.8
螺纹深度 4.5

4-M4×0.7
螺纹深度 5

2-M5×0.8
螺纹深度 8

M5×0.8×10L

M4×0.7×4L

CXS□20-10/20/
30/40/50/75/100

M6×1.0

7.75

12.5

45

7.75

9.5

6.5

8

4-M5×0.8
螺纹深度 4.5

8-M4×0.7
螺纹深度 6

2-M6×1.0
螺纹深度 10

M6×1.0×12L

M5×0.8×5L

CXS□25-10/20/
30/40/50/75/100

M6×1.0

8.5

15

46

15

13

9

9

4-1/8
螺纹深度 6.5

8-M5×0.8
螺纹深度 7.5

2-M8×1.25
螺纹深度 12

M6×1.0×14L

M6×1.0×5L

CXS□32-10/20/
30/40/50/75/100

M8×1.25

9

19

56

19

20

11.5

10

4-1/8
螺纹深度 6.5

8-M5×0.8
螺纹深度 7.5

2-M8×1.25
螺纹深度 12

M8×1.25×16L

M8×1.25×8L

型号

S

SS

Z

ZZ

型号

S

SS

Z

ZZ

型号

S

SS

Z

ZZ

型号

S

SS

Z

ZZ

型号

S

SS

Z

ZZ

CXS□10-10

10

65

30

82

CXS□15-10

10

70

25

89

CXS□20-10

10

80

30

104

CXS□25-10

10

82

30

106

CXS□32-10

10

92

40

122

CXS□10-20

20

75

92

CXS□15-20

20

80

99

CXS□20-20

20

90

114

CXS□25-20

20

95

116

CXS□32-20

20

102

132

CXS□10-30

30

85

40

102

CXS□15-30

30

90

35

109

CXS□20-30

30

100

40

124

CXS□25-30

30

102

40

126

CXS□32-30

30

112

50

142

CXS□10-40

40

95

112

CXS□15-40

40

100

119

CXS□20-40

40

110

134

CXS□25-40

40

112

136

CXS□32-40

40

122

152

CXS□10-50

50

105

122

CXS□15-50

50

110

129

CXS□20-50

50

120

144

CXS□25-50

50

122

146

CXS□32-50

50

132

162

CXS□20-75

75

145

60

169

CXS□25-75

75

147

60

171

CXS□32-75

75

157

70

187

CXS□20-100

100

170

194

CXS□25-100

100

172

196

CXS□32-100? ?1

00

182

212
