内径(mm)

20

25

32

40

工作介质

空气

动作型式

复动型

保证耐压力

15.3kgf/cm2(1.5Mpa)

最高使用压力

10.2kgf/cm2(1.0Mpa)

最低使用压力

0.5kgf/cm2(0.05Mpa)

使用温度范围℃

-10~+70℃

使用速度范围

50~750mm/s

缓冲

橡胶缓冲(标准,气缓冲(任选)

行程公差(mm)

+1.4
0mm

接管口径

G1/8"

G1/8"

G1/8"

G1/4"

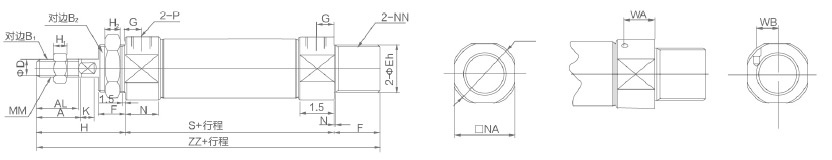

缸径

行程范围

A

AL

B1

B2

D

E

F

G

H

H1

H2

I

K

MM

N

NA

NN

P

S

ZZ

WA

WB

20

~300

18

15.5

13

26

8

20 0
-0.033

13

8

41

5

8

28

5

M8×1.25

15

24

M20×1.5

1/8

62

116

11.5

8.5

25

~300

22

19.5

17

32

10

26 0
-0.033

13

8

45

6

8

33.5

5.5

M10×1.25

15

30

M26×1.5

1/8

62

120

11.5

10

32

~300

22

19.5

17

32

12

26 0
-0.033

13

8

45

6

8

37.5

5.5

M10×1.25

15

34.5

M26×1.5

1/8

64

122

11.5

11.5

40

~300

24

21

22

41

14

32 0

16

11

50

6

10

46.5

7

M14×1.5

21.5

42.5

M32×2

1/4

88

154

14

15

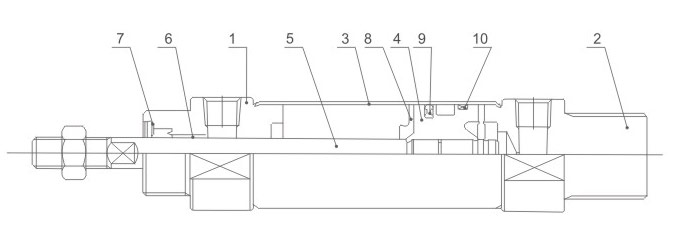

序号

名称

1

前盖

后盖

缸管

活塞

活塞杆

含油轴承

前盖密封圈

8

防撞垫片
