缸径(mm)

8

10

12

16

20

25

工作介质

空气

动作型式

复动型或单动式

保证耐压力

15.3kgf/cm2(1.5Mpa)

最高使用压力

10.2kgf/cm2(1.0Mpa)

最低使用压力

0.5kgf/cm2(0.05Mpa) 1kgf/cm2(0.1Mpa)

环境和流体温度

-20~+80℃(内置磁环型:最高:60℃)

活塞速度

橡胶缓冲(标准),气缓冲(任选)

缓冲

50~750mm/s

容许动能(kgf/cm)

0.2

0.3

0.4

0.9

2.7

4

接管口径

M5×0.8

G1/8"

缸径(mm)

标准行程

最长行程

8

10,25,40,50,80,100,125,160,200

400

10

10,25,40,50,80,100,125,160,200

400

12

10,25,40,50,80,100,125,160,200

400

16

10,25,40,50,80,100,125,160,200

400

20

25,40,50,80,100,125,150,160,175,200,250,300

1000

25

25,40,50,80,100,125,150,160,175,200,250,300

1000

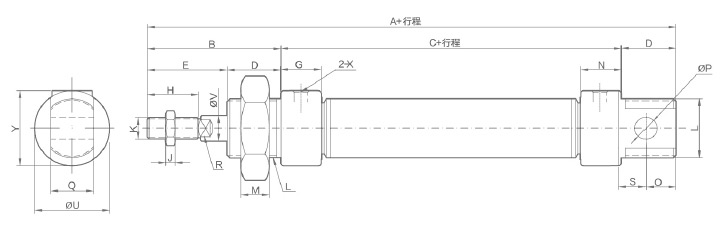

内径/符号

A

B

C

D

E

G

H

M

J

O

K

N

P

S

R

U

V

Q

Y

L

X

8

86

28

46

12

16

9

12

7

3

10

M4×0.7

9

4

6

-

15

4

8

15

M12×1.25

M5

10

86

27

47

12

15

9

12

7

3

10

M4×0.7

9

4

6

-

15

4

8

15

M12×1.25

M5

12

105

37

51

17

20

9

16

6

4.5

14

M6x1

9

6

9

5

20

6

12

20

M16x1.5

M5

16

111

38

56

17

21

12.5

16

6

4.5

13

M6x1

10.5

6

9

5

20

6

12

20

M16x1.5

M5

20

128

48

63

20

25

15

20

8

6

11

M8×1.25

15

8

12

6

27

8

16

27

M22×1.5

G1/8"

25

137

50

65

22

28

15

22

8

6

11

M10×1.25

15

8

12

8

27

10

16

27

M22×1.5

G1/8"
