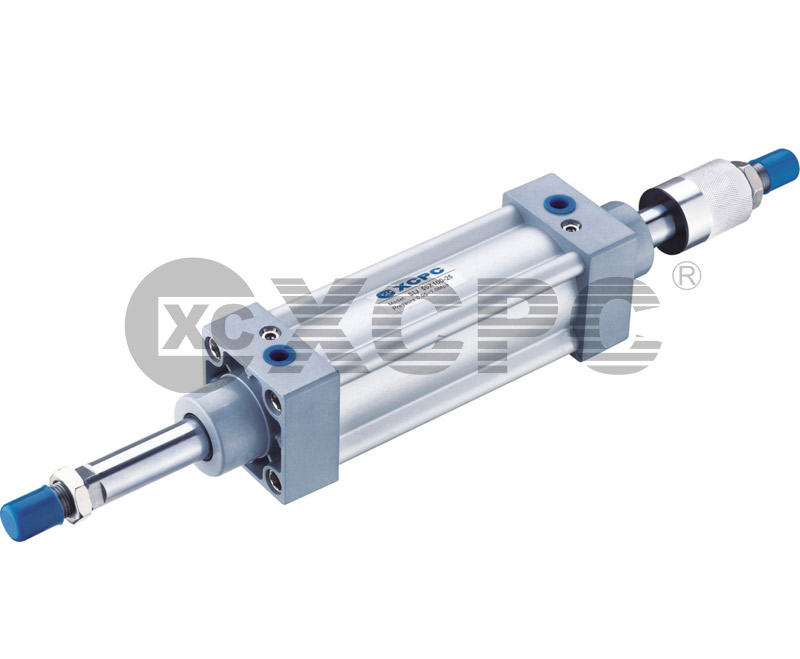

SI系列标准气缸(ISO6431)

Feature

动作型式:

复动型

工作介质:

经过滤的空气

使用压力范围:

0.1~0.9MPa

保证耐压力:

1.35MPa

使用温度范围℃:

-5~70℃

缓冲:

可调缓冲

订购码

规格介绍

内径	32	40	50	63	80	100	125	160	200
动作型式	复动型
工作介质	空气
固定型式	基本型 FA型 FB型 CA型 CB型 SDB型 LB型 TC型
使用压力范围	0.1~0.9MPa
保证耐压力	1.35MPa
使用温度范围℃	-5~70℃
使用速度范围	50~800mm/s
缓冲型式	可调缓冲
缓冲行程	24						32
接管口径	G1/8"	G1/4"		G3/8"		G1/2"		G3/4"

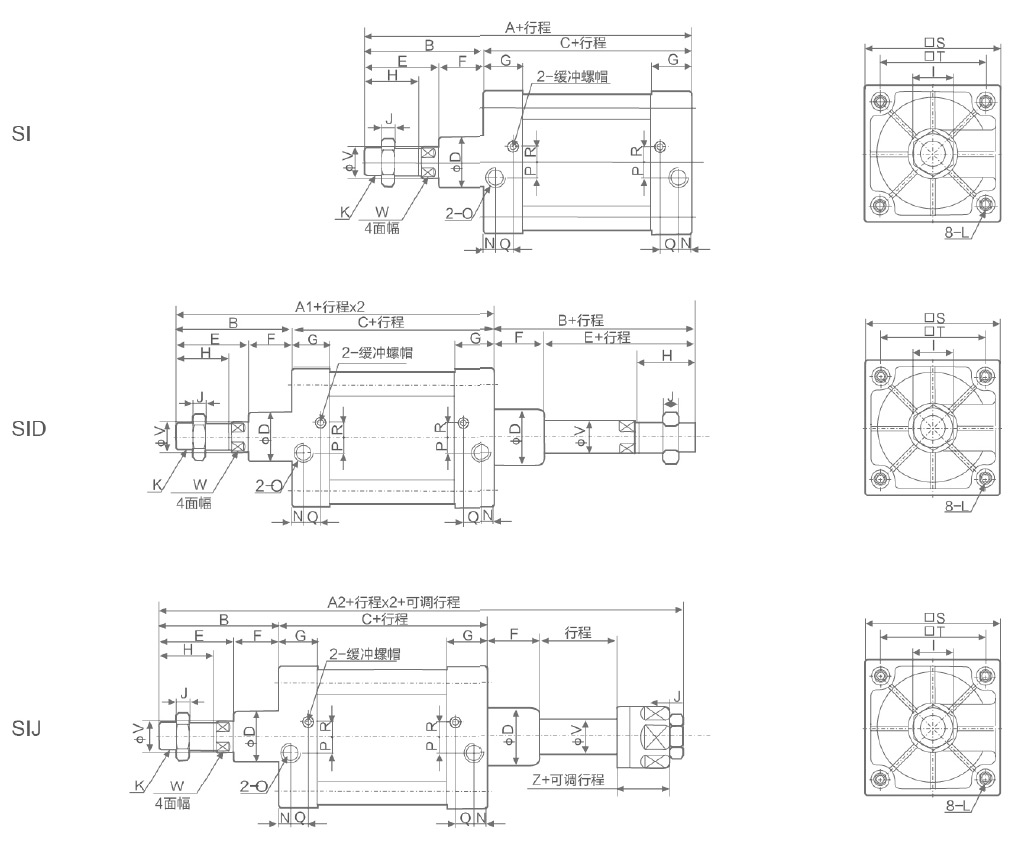

外形尺寸

内径/符号	A	A1	A2	B	C	D	E	F	G	H	I	J	K	L
32	142	190	185	48	94	30	32	16	27.5	22	17	6	M10×1.25	M6
40	159	213	205	54	105	35	36	18	29	24	19	7	M12×1.25	M6
50	175	244	231	70	105	40	45	25	30	32	24	8	M16×1.5	M8
63	190	259	245	70	120	45	46	24	3	32	24	8	M16×1.5	M8
80	214	300	283	86	128	45	56	30	35	40	30	10	M20×1.5	M10
100	229	320	298	89	138	55	57	32	36	40	30	10	M20×1.5	M10
125	279	398	368	118	160	60	73	45	46	54	41	10	M27×2	M12
160	332	484	448	152	180	65	94	58	50	72	55	18	M36×2	M16
200	337	494	452	157	180	75	100	51	51	72	55	18	M36×2	M16

内径/符号	N	O	P	Q	R	S	T	V	W	Z
32	13.5	G1/8"	4	7.5	7	47	32.5	12	10	21
40	16	G1/4"	6	8.5	9	53	38	16	13	21
50	15.5	G1/4"	8.5	7.5	7.5	65	46.5	20	17	23
63	16.5	G3/8"	7.5	8.5	9	75	56.5	20	17	23
80	16.5	G3/8"	11	8.5	13.5	95	72	25	22	29
100	18.5	G1/2"	13.5	9.5	14.5	115	89	25	22	29
125	23	G1/2"	14	12	14	140	110	32	28	35
160	25	G3/4"	15	12	20	180	140	40	36	40
200	25	G3/4	15	12	20	220	175	40	36	40

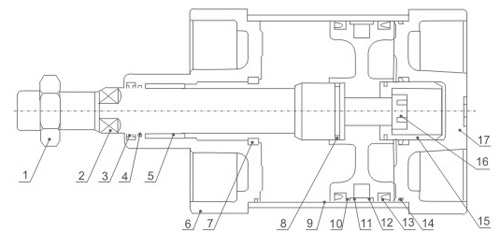

其他信息

序号	名称
1	活塞杆螺母
3	前盖密封圈
5	含油轴承
7	缓冲体O-令
9	缸筒
11	耐磨环
13	活塞O令
15	缓冲体
17	后盖

序号	名称
2	活塞杆
4	O令
6	前盖
8	活塞杆
10	活塞
12	磁铁(可选)
14	管壁O令
16	内六角螺栓

气缸内径	活塞杆外径	动作形式		受压面积(cm2)	空气压力(kgf/cm2)
气缸内径	活塞杆外径	动作形式		受压面积(cm2)	1	2	3	4	5	6	7	8	9
32	12	复动型	压侧	8.04	8.04	16.08	24.12	32.16	40.20	48.24	56.28	64.32	72.36
32	12	复动型	拉侧	6.90	6.90	13.80	20.07	27.60	34.50	41.40	48.30	55.20	62.10
40	16	复动型	压侧	12.56	12.56	25.12	37.68	50.24	62.80	75.36	87.92	100.24	113.04
40	16	复动型	拉侧	10.55	10.55	21.10	31.65	42.20	52.75	63.30	73.85	84.40	94.95
50	20	复动型	压侧	19.63	19.63	39.26	58.89	78.52	98.15	117.78	137.41	157.04	176.67
50	20	复动型	拉侧	16.49	16.49	32.98	49.47	65.96	82.45	98.94	115.43	139.92	148.41
63	20	复动型	压侧	31.17	31.17	62.34	93.51	124.68	155.85	187.02	218.19	249.36	280.53
63	20	复动型	拉侧	28.03	28.03	56.06	84.09	112.12	140.15	168.18	196.21	224.24	252.27
80	25	复动型	压侧	50.26	50.26	100.52	150.78	201.04	251.30	301.56	351.82	402.08	452.34
80	25	复动型	拉侧	45.36	45.36	90.72	136.08	181.44	226.80	272.16	317.52	326.88	408.24
100	25	复动型	压侧	78.53	78.53	157.06	235.59	314.12	392.65	471.18	428.82	628.24	706.77
100	25	复动型	拉侧	71.47	71.47	142.94	214.41	285.88	357.35	428.82	500.29	517.76	643.43
125	32	复动型	压侧	122.72	122.72	245.44	368.16	490.88	613.60	736.32	859.04	981.76	1104.48
125	32	复动型	拉侧	114.68	114.68	229.36	344.04	458.72	573.40	688.08	802.76	917.44	1032.12
160	40	复动型	压侧	201.06	201.06	402.12	603.18	804.24	1005.30	1206.36	1407.42	1608.48	1809.54
160	40	复动型	拉侧	188.49	188.49	376.98	565.47	753.96	942.45	1130.94	1319.43	1507.92	1696.41
200	40	复动型	压侧	314.16	314.16	628.32	942.48	1256.64	1570.80	1884.96	2199.12	2513.28	2827.44
200	40	复动型	拉侧	301.57	301.57	603.14	904.71	1206.28	1507.80	1809.42	2100.99	2412.56	2714.13

内径(mm)	标准行程	最大行程	容许行程
32	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500	1000	2000
40	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800	1200	2000
50	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1200	2000
63	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
80	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
100	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
125	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
160	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
200	25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	2000
