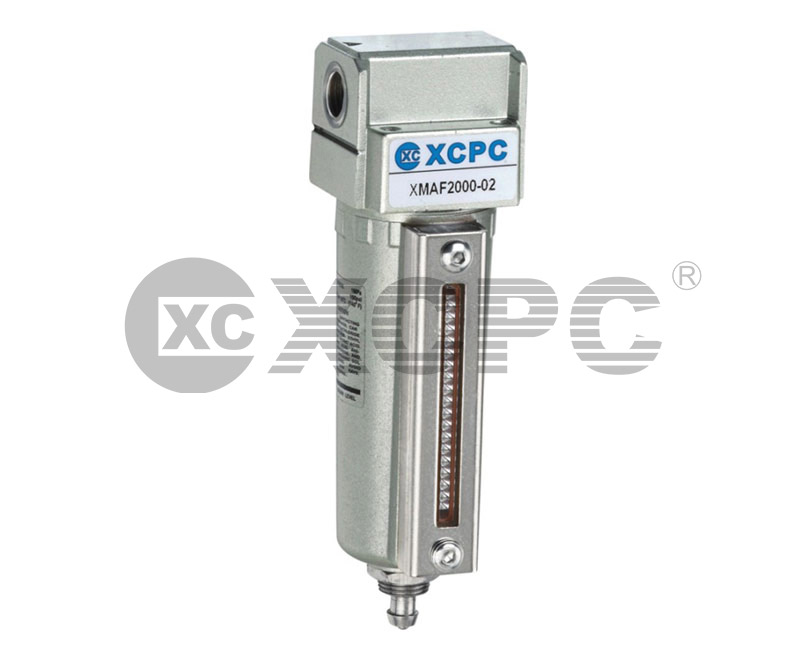

XMAF(过滤器)
气缸
- DNC系列标准气缸(ISO6431)
- DNG系列标准气缸 (ISO15552)
- SI系列标准气缸(ISO6431)
- SC/SU系列标准气缸
- MB系列标准气缸
- CA2系列标准气缸
- XEN/XNEG 系列导杆气缸
- MA6432系列迷你气缸(ISO6432)
- MA系列迷你气缸
- MAL系列迷你气缸
- CM2系列迷你气缸
- CJ2系列迷你气缸
- ADVU系列薄型气缸
- ADN系列薄型气缸(ISO21287)
- SDA系列薄型气缸
- ACQ系列薄型气缸
- CQ2系列薄型气缸
- CJP系列针型气缸
- TN系列双缸气缸
- CXS系列双缸气缸
- CU系列自由安装气缸
- STM系列滑台气缸
- MGP系列带导杆气缸
- RSQ系列定程杆气缸
- XCK 系列夹紧气缸
- MSQ系列齿杆式回转摆动气缸
- CRQ2系列薄型齿条式旋转摆动气缸
- CRA1系列齿条式旋转摆动气缸
- XH系列气动手指
- XHSH系列平行开闭型气动手指
- SRC系列旋转气缸
- ACK系列转角气缸
- MXH系列小型直线导轨气动滑台
- MXS系列气动滑台
- MXQ系列气动滑台
- CRB2系列叶片式摆动气缸
- MRHQ系列大型叶片式摆动气缸
- MSUB高精度型叶片式摆动气缸
- MU系列椭圆形活塞气缸(杆不回转)
- CY3系列无杆气缸
- 气缸套件
- ISO标准气缸附件
- 标准气缸附件
- 迷你气缸附件
- 气缸管&活塞杆
- 磁性开关
- 油压缓冲器
气源处理件
换向阀
流体电磁阀
保证耐压力
订购码
规格
| 型号 |
XMAF2000-01 |
XMAF2000-02 |
XMAF3000-02 |
XMAF3000-03 |
XMAF4000-03 |
XMAF4000-04 |
XMAF4000-06 | XMAF5000-06 | XMAF5000-10 |
| 保证耐压力 |
1.5MPa(15kgf/cm2) |
||||||||
| 最高使用压力 | 1.0MPa(10kgf/cm2) | ||||||||
| 使用温度范围 | 5-60℃ | ||||||||
| 过滤精度 | 25µ & 5µ & 50µ | ||||||||
| 容器材料 | 铝压铸件 | ||||||||
| 额定流量(L/min) | 750 | 1500 | 4000 | 6000 | 7000 | ||||
| 接管口径(G) | 1/8" | 1/4" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 3/4" | 1" |
| 滑动能力 | 15 | 20 | 45 | 45 | 130 | ||||
| 重量(kg) | 0.17 | 0.29 | 0.53 | 0.58 | 1.05 | ||||

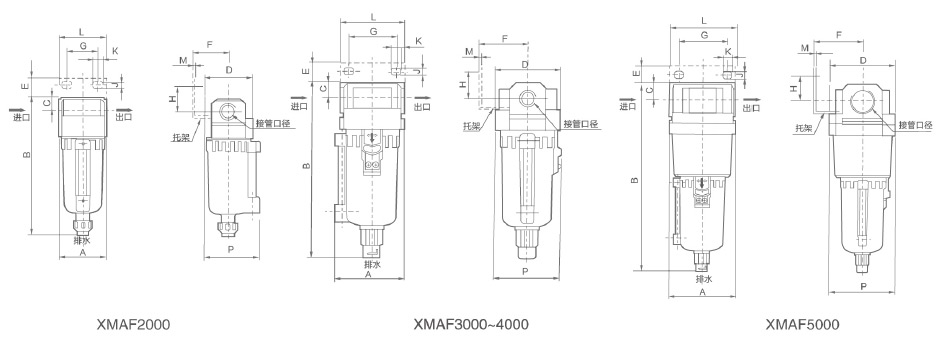

外形尺寸
|
型号
|
Port Size(G)
|
A
|
B
|
C
|
D
|
F
|
G
|
H
|
J
|
K
|
L
|
M
|
P
|
|
XMAF2000
|
G1/8"-G1/4"
|
40
|
119.5
|
11
|
40
|
17
|
27
|
22
|
5.4
|
8.4
|
40
|
2.3
|
46
|
|
XMAF3000
|
G1/4"-G3/8"
|
57.5
|
154
|
14
|
53
|
16
|
40
|
23
|
6.5
|
8
|
53
|
2.3
|
55
|
|
XMAF4000
|
G1/2"
|
74
|
184
|
18
|
70
|
17
|
54
|
26
|
8.5
|
10.5
|
70
|
2.3
|
72.5
|
|
XMAF4000-06
|
G3/4"
|
76.5
|
188
|
20
|
70
|
14
|
54
|
25
|
8.5
|
10.5
|
70
|
2.3
|
72.5
|
|
XMAF5000
|
G3/4"-G1"
|
90
|
263
|
24
|
90
|
23
|
66
|
35
|
11
|
13
|
70
|
3.2
|
90
|
