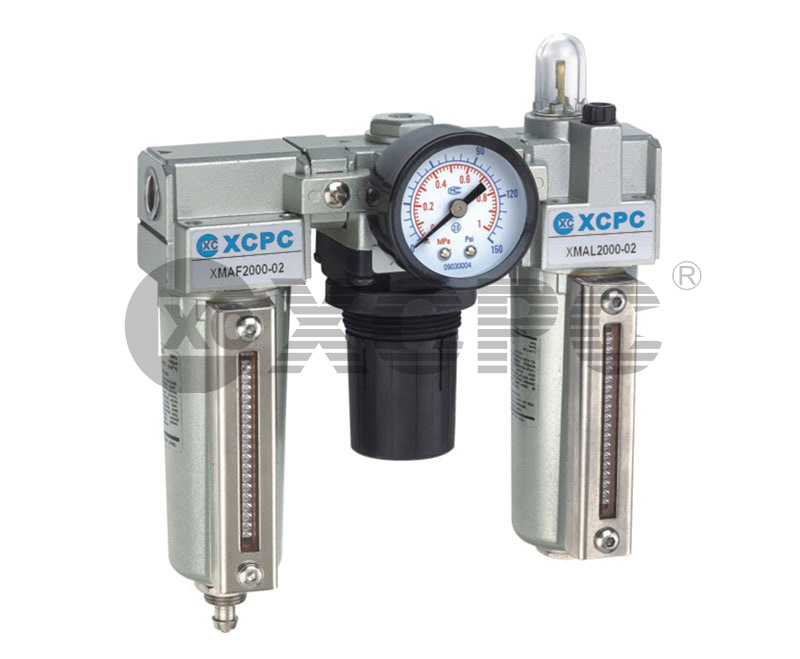

XMAC(三联件)
气缸
- DNC系列标准气缸(ISO6431)
- DNG系列标准气缸 (ISO15552)
- SI系列标准气缸(ISO6431)
- SC/SU系列标准气缸
- MB系列标准气缸
- CA2系列标准气缸
- XEN/XNEG 系列导杆气缸
- MA6432系列迷你气缸(ISO6432)
- MA系列迷你气缸
- MAL系列迷你气缸
- CM2系列迷你气缸
- CJ2系列迷你气缸
- ADVU系列薄型气缸
- ADN系列薄型气缸(ISO21287)
- SDA系列薄型气缸
- ACQ系列薄型气缸
- CQ2系列薄型气缸
- CJP系列针型气缸
- TN系列双缸气缸
- CXS系列双缸气缸
- CU系列自由安装气缸
- STM系列滑台气缸
- MGP系列带导杆气缸
- RSQ系列定程杆气缸
- XCK 系列夹紧气缸
- MSQ系列齿杆式回转摆动气缸
- CRQ2系列薄型齿条式旋转摆动气缸
- CRA1系列齿条式旋转摆动气缸
- XH系列气动手指
- XHSH系列平行开闭型气动手指
- SRC系列旋转气缸
- ACK系列转角气缸
- MXH系列小型直线导轨气动滑台
- MXS系列气动滑台
- MXQ系列气动滑台
- CRB2系列叶片式摆动气缸
- MRHQ系列大型叶片式摆动气缸
- MSUB高精度型叶片式摆动气缸
- MU系列椭圆形活塞气缸(杆不回转)
- CY3系列无杆气缸
- 气缸套件
- ISO标准气缸附件
- 标准气缸附件
- 迷你气缸附件
- 气缸管&活塞杆
- 磁性开关
- 油压缓冲器
气源处理件
换向阀
流体电磁阀
保证耐压力

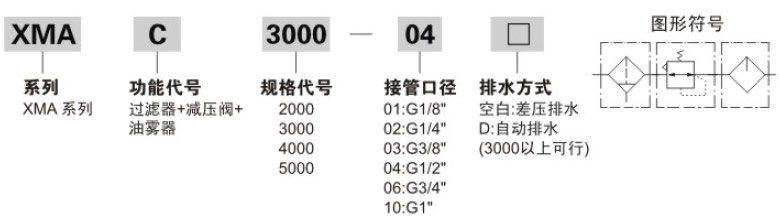

订购码
规格
| 型号 |
XMAC2000-01 |
XMAC2000-02 |
XMAC3000-02M |
XMAC3000-03 |
XMAC4000-03 |
XMAC4000-04 |
XMAC4000-06 | XMAC5000-06 | XMAC5000-10 | |
| 保证耐压力 |
1.5MPa(15kgf/cm2) |
|||||||||
| 最高使用压力 | 1.0MPa(10kgf/cm2) | |||||||||
| 使用温度范围 | 5-60℃ | |||||||||
| 过滤精度 | 25µ & 5µ & 50µ | |||||||||
| 推荐使用油量 | 透平1号油 lSOVG32 | |||||||||
| 容器材料 | 铝压铸件 | |||||||||
| 调节压力范围 | 0.05~0.85MPa(0.05~0.85kgf/cm2) | |||||||||
| 阀门类型 | 带溢流型 | |||||||||
| 装配 | 过滤 | XMAF2000 | XMAF3000 | XMAF4000 | XMAF4000-06 | XMAF5000 | ||||
| 调节阀 | XMAR2000 | XMAR3000 | XMAR4000 | XMAR4000-06 | XMAR5000 | |||||
| 涂油润滑 | XMAL2000 | XMAL3000 | XMAL4000 | XMAL4000-06 | XMAL5000 | |||||
| 额定流量(L/min) | 500 | 2000 | 4000 | 4500 | 5000 | |||||
| 接管口径(G) | 1/8" | 1/4" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 3/4" | 1" | |

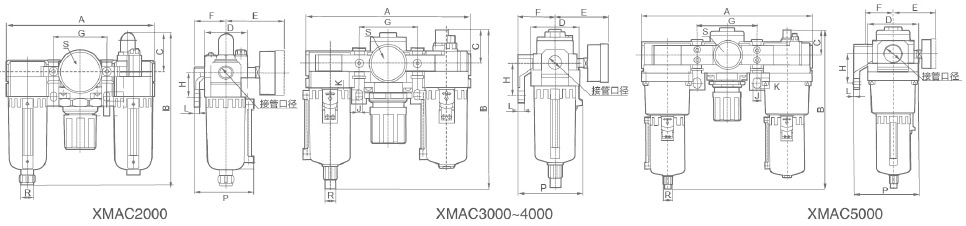

外形尺寸
|
型号
|
Port Size(G)
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
K
|
L
|
P
|
R
|
S
|
|
XMAC2000
|
G1/8"-G1/4"
|
140
|
147
|
38
|
40
|
56.8
|
30
|
50
|
24
|
5.5
|
8.5
|
5
|
56
|
Φ6
|
G1/8"
|
|
XMAC3000
|
G1/4"-G3/8"
|
181
|
178
|
38
|
53
|
60.8
|
41
|
64
|
35
|
7
|
11
|
7
|
70.5
|
Φ8
|
G1/8"
|
|
XMAC4000
|
G1/2"
|
238
|
207
|
41
|
70
|
65.5
|
50
|
84
|
40
|
9
|
13
|
7
|
87.5
|
Φ8
|
G1/4"
|
|
XMAC4000-06
|
G3/4"
|
253
|
208.5
|
40.5
|
70
|
69.5
|
50
|
89
|
40
|
9
|
13
|
7
|
87.5
|
Φ8
|
G1/4"
|
|
XMAC5000
|
G3/4"-G1"
|
300
|
287
|
48
|
90
|
75.5
|
69.8
|
105
|
50
|
12
|
16
|
10.5
|
115
|
Φ8
|
G1/4"
|
