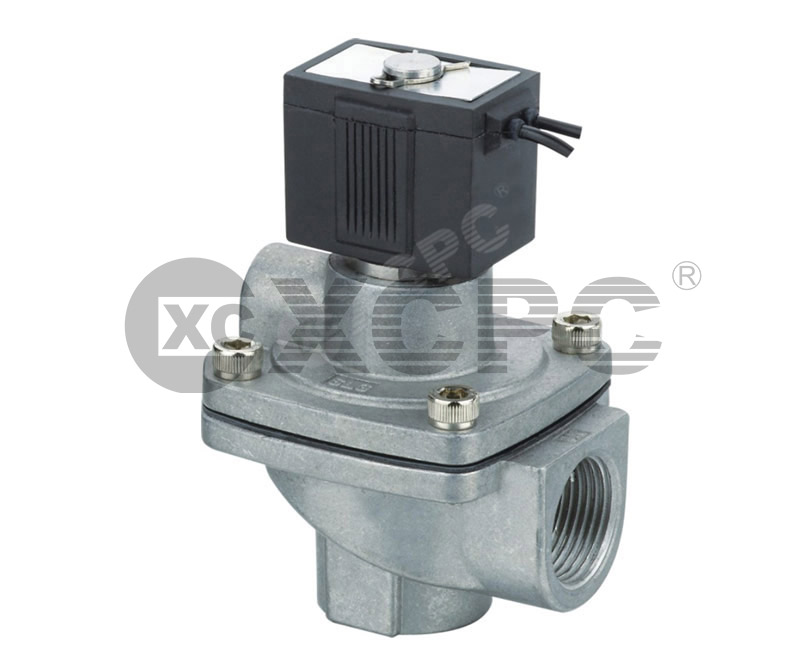

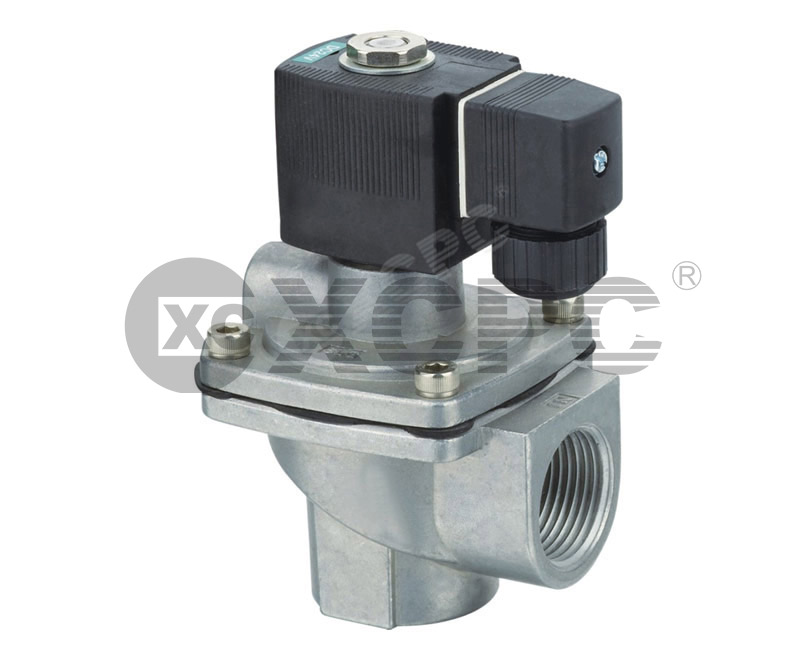

流体电磁阀
最大操作差压

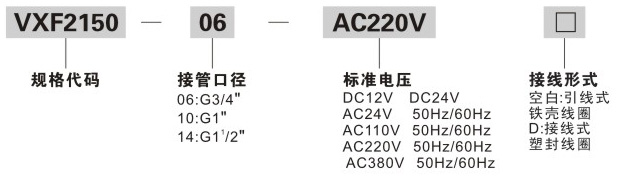

订购码
规格
| 型号 | VXF2150-06 | VX2160-10 | VX2280-14 |
| 管接口径 | G3/4" | G1" | G11/2" |
| 最大操作差压 | 1.0MPa | ||
| 最小操作差压 | 0.031MPa | ||
| 截面(mm) | 20 | 27 | 40 |
| 有效截面积 | 170 | 330 | 810 |
| CV 值 | 9.5 | 18.5 | 45 |
| 排气孔 | Rc(PT)1/4 | ||

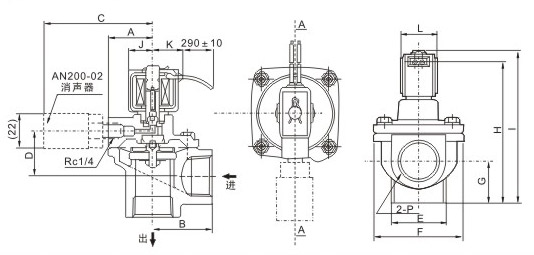

外形尺寸
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | P |
| VXF2150 | 33 | 40 | 85 | 32.5 | 36 | 66 | 25 | 103 | 110 | 20 | 23 | 30 | G3/4" |
| VXF2160 | 37 | 48 | 89 | 38 | 45 | 74 | 33.5 | 118 | 125 | 20 | 23 | 30 | G1" |
| VXF2280 | 28 | 68 | 81 | 58 | 110 | 110 | 62.5 | 174 | 184 | 23 | 25 | 35 | G1-1/2" |
