最高使用压力
|

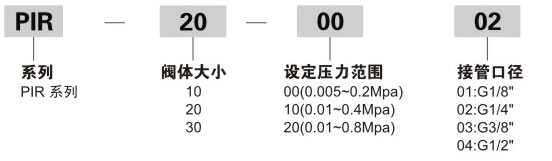

型号
|
PIR1000-01
|
PIR1010-01
|
PIR1020-01
|
PIR2000-02
|
PIR2010-02
|
PIR2020-02
|
PIR3000-03/04
|
PIR3010-03/04
|
PIR3020-03/04
|
|
设定压力范围
|
0.005~0.2
|
0.01~0.4
|
0.01~0.8
|
0.005~0.2
|
0.01~0.2
|
0.01~0.8
|
0.01~0.2
|
0.01~0.4
|
0.01~0.8
|
|
接管口径
|
G1/8
|
G1/4
|
G3/8. G1/2
|
||||||
|
耗气量
|
最大 3.5L/min
|
最大 3.1L/min
|
最大 9.5L/min 排气口: 最大 2L/min
|
||||||
|
最低使用压力
|
设定压力+0.05
|
设定压力+0.05
|
设定压力+0.05
|
||||||
|
最高使用压力
|
1.0MPa
|
||||||||
|
灵敏度
|
在 0.2% 满度以内
|
||||||||
|
重复精度
|
在 ±0.5% 满度以内
|
||||||||
|
环境及流量温蒂
|
-5~+60(未冻结时)
|
||||||||
|
压力表口径
|
G1/8
|
||||||||
|

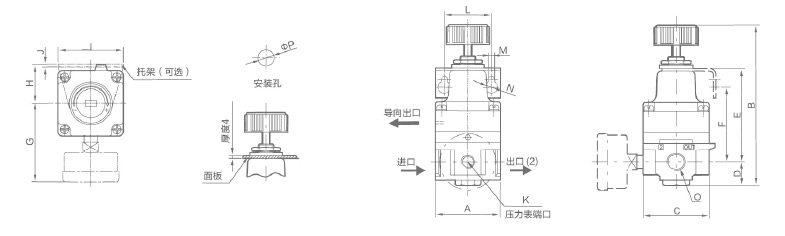

型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M
|
N
|
O
|
P
|
|
PIR1000-01 |
35 |
90 |
35 |
10 |
51 |
44 |
43 |
25 |
42 |
2 |
G1/8 |
28 |
4.5
|
Φ8.5
|
G1/8
|
Φ10.5
|
|
PIR1010-01 |
35 |
90 |
35 |
10 |
51 |
44 |
43 |
25 |
42 |
2 |
G1/8 |
28 |
4.5
|
Φ8.5
|
G1/8
|
Φ10.5
|
|
PIR1020-01 |
35 |
90 |
35 |
10 |
51 |
44 |
43 |
25 |
42 |
2 |
G1/8 |
28 |
4.5
|
Φ8.5
|
G1/8
|
Φ10.5
|
|
PIR2000-02 |
50 |
123 |
50 |
18 |
71 |
63 |
60 |
30 |
50 |
2 |
G1/8 |
36 |
5.5
|
Φ9.5
|
G1/8
|
Φ12.5
|
|
PIR2010-02 |
50 |
123 |
50 |
18 |
71 |
63 |
60 |
30 |
50 |
2 |
G1/8 |
36 |
5.5
|
Φ9.5
|
G1/8
|
Φ12.5
|
|
PIR2020-02 |
50 |
123 |
50 |
18 |
71 |
63 |
60 |
30 |
50 |
2 |
G1/8 |
36 |
5.5
|
Φ9.5
|
G1/8
|
Φ12.5
|
|
PIR3000-03 |
66 |
148 |
66 |
22 |
76 |
76 |
68 |
48 |
82 |
2.3 |
G1/8 |
60 |
9
|
Φ15.5
|
G3/8
|
Φ12.5
|
|
PIR3010-03 |
66 |
148 |
66 |
22 |
76 |
76 |
68 |
48 |
82 |
2.3 |
G1/8 |
60 |
9
|
Φ15.5
|
G1/2
|
Φ12.5
|
|
PIR3020-03 |
66 |
148 |
66 |
22 |
76 |
76 |
68 |
48 |
82 |
2.3 |
G1/8 |
60 |
9
|
Φ15.5
|
|
Φ12.5
|
