换向阀
流体电磁阀
工作介质

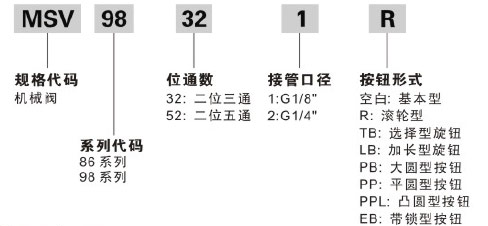

订购码
规格
|
型号
|
MSV86321
|
MSV86522
|
MSV98322
|
|
工作介质
|
经40微米过滤的空气
|
||
|
位通数
|
二位三通
|
二位五通
|
二位三通
|
|
有效截面积
|
12mm 2(CV=0.67)
|
16mm 2(CV=0.89)
|
16mm 2(CV=0.89)
|
|
接口口径
|
G1/8"
|
G1/4"
|
G1/4"
|
|
使用压力范围
|
0~0.8Mpa
|
||
|
使用温度范围
|
0~60℃
|
||
外形尺寸
|
系列
|
符号/型号
|
PP
|
PPL
|
LB
|
TB
|
EB
|
PB
|
R
|
|
MSV86522
|
A
|
114
|
119
|
133
|
136.5
|
134
|
131
|
107.5
|
|
B
|
39.5
|
24.5
|
26.5
|
36.5
|
39.5
|
37.5
|
42.5
|
|
|
MSV98322
|
A
|
106
|
111
|
125
|
129.5
|
126
|
123
|
99.5
|
|
B
|
39.5
|
24.5
|
26.5
|
36.5
|
39.5
|
37.5
|
42.5
|
|
|
MSV86321
|
A
|
66
|
71
|
85
|
88.5
|
86
|
83
|
59.5
|
|
B
|
39.5
|
24.5
|
26.5
|
36.5
|
39.5
|
37.5
|
42.5
|
